某新建110/10kV变电站设有2台主变，单侧电源供电，110kV采用单母分段接线，两段母线分列运行。2路电源进线分别为L1和L2两路负荷出线分别为L3和...

admin2020-12-24  8
问题 某新建110/10kV变电站设有2台主变，单侧电源供电，110kV采用单母分段接线，两段母线分列运行。2路电源进线分别为L1和L2两路负荷出线分别为L3和L4。L1和L3接在1号母线上，110kV电源来自某220kV变电站110kV母线，其110kV母线最大运行方式下三相短路电流20kA，最小运行方式下三相短路电流为18k
选项 A。本站10kV母线最大运行方式下三相短路电流为23kA，线路L1阻抗为1.8Ω，线路L3阻抗为0.9Ω。

若采用电流保护作为L1线路的相间故障后备保护，请问校验该后备保护灵敏度采用的短路电流为下列哪项数值？请列出计算过程。（）
（A）8.87kA
（B）10.24kA
（C）10.91kA
（D）11.95kA
答案A

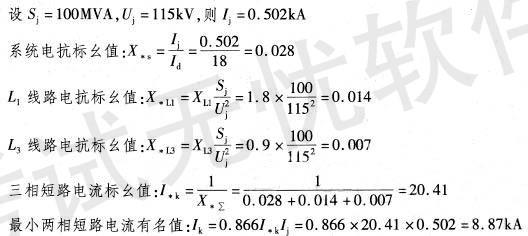

解析《电力工程电气设计手册》（电气一次部分）P120表4-1和表4-2、式（4-10）及P129式（4-20）。 校验保护灵敏系数允许按常见不利运行方式下的不利故障类型进行校验。一般的，采用最小运行方式末端两相短路的稳态电流，即B点两相短路。 注：L1线路的相间故障保护，近后备保护本段线路末端，远后备保护L3线路末端。校验近后备，应用L1末端两相短路电流，但计算结果约为10.5kA，无对应答案，校验远后备，应该用L3末端两相短路电流，即8.87kA。
