问题 某风电场升压站的110kV主接线釆用变压器线路组接线，一台主变压器容量为100MVA,主变压器短路阻抗10.5%，110kV配电装置釆用屋外敞开式，升压站地处1000m以下，站区属多雷区。

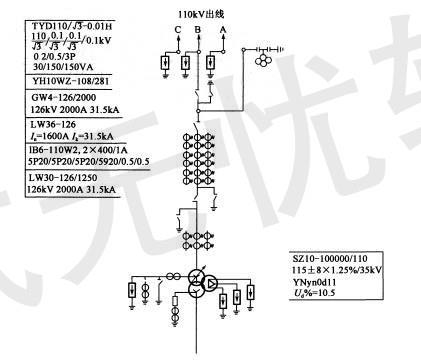

该站110kV侧主接线简图如下，请问接线图中有几处设计错误？并简要说明原因。 （）
(A)1处 （B)2处
(C)3处 （D)4处
选项
答案C
解析《高压配电装置设计技术规程》（DL/T5352—2006)第5.1.7条、《电力工程电气设计手册》（电气一次部分)P71“第2-8节主接线中的设备配置”。 1)第5.1.7条:66kV及以上的配电装置，……，线路隔离开关靠线路侧，……，应配置接地开关。 2)三-(3):当需要监视和检测线路侧有无电压时，出线侧的一相上应装设电压互感器。 3)五-(5):三绕组变压器低压侧的一相上宜设置一台避雷器。 注:五-(14):110kV线路侧一般不装设避雷器。但题干中有“站区属多雷区”，因此，出线设置避雷器属合理。
