某贵宾室照明系统中一回路如图3-17及图3-18所示。 说明： 1．照明

天天题库2019-12-17  10

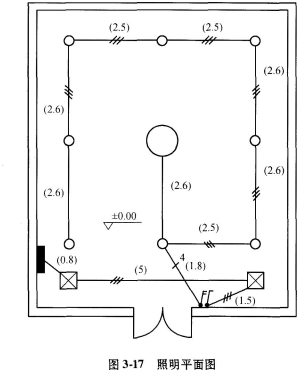

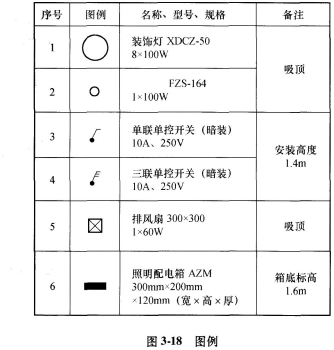

问题 某贵宾室照明系统中一回路如图3-17及图3-18所示。 说明： 1．照明配电箱AZM由本层总配电箱引来，配电箱为嵌入式安装。 2．管路均为镀锌钢管20沿墙、暗配，顶管敷设标高4．5m，管内穿绝缘导线ZRBV-5001．5mm2(阻燃导线500V)。 3．开关控制装饰灯FZS-164为隔一控一。 问题： (1)计算配管工程量。 (2)计算配线工程量。 (3)计算接线盒、开关盒工程量。
选项
答案
解析(1)工程量计算规则：配管、线槽、桥架区分名称，材质，规格，配置形式，接地要求，钢索材质、规格，按设计图示尺寸长度以“m”计算。配管、线槽安装不扣除管路中间的接线箱(盒)、灯头盒、开关盒所占长度。 (2)配线区分名称，配线形式，型号，规格，材质，配线部位，配线线制，钢索材质、规格，按设计图示尺寸单线长度以“m”计算(含预留长度)。 (3)工程量计算规则：接线盒区分名称、材质、规格、安装形式，按设计图示数量以“个”计算。 [解析] 问题(1)： 镀锌钢管φ20沿墙、顶暗配：配电箱(4．5-1．6-0．2)+0．8+5+1．5+单联开关(4．5-1．4)+三联开关(4．5-1．4)+灯1．8+2．6+2．5+2．6×2+2．5×2+2．6 × 2=2．7+7．3+3．1+3．1+22．3=38．5(113) 问题(2)： 电气配线管内穿线ZRBV-1．5m2：配电箱[4．5-1．6-0．2+预留(0．3+0．2)]×2+0．8×2+5×3+1．5 × 3+单联开关(4．5-1．4)Y 3+三联开关(4．5-1．4)×4+1．8 ×4+2．6×2+(2．5+2．6×2+2．5×2+2．6)× 3+2．6 × 2=6．4+1．6+15+4．5+9．3+12．4+7．2+5．2+45．9+5．2=112．70(m) 问题(3)： 接线盒11个，开关盒2个。
