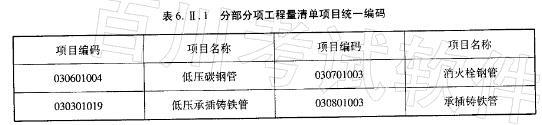

问题 某厂区室外给水管网布置如图6.II.1所示。说明:1.该图为某厂区生产、生活、消防共用室外给水管网平面图。PN=1.0 MPa，图中平面尺寸均以相对坐标标注，单位以m计，详图尺寸以mm计。2.图中标注DN≥100管道采用承插铸铁给水管及管件（只计弯头、三通，不计短管甲、乙），采用石棉水泥接口 ；其他未标注管径的管道均采用夺57 x3.5碳素钢管及管件，电弧焊接。3. DN≥100的阀门均带短管甲乙的法兰阀门，闸阀型号Z41T - 16，止回阀型号为H41T - 16，消火栓S1 ~ S8为地上式单口消火栓，S9、S10为地上式双口消火栓；消火栓均为成套供应，包括底座，连接消火栓的垂直管段按法兰铸铁管计，连接形式分别见详图1、详图2。4.管网安装完毕进行水压试验和冲洗。钢管外壁除锈后刷防锈漆、沥青漆各两遍。厂区室外给水管网相关分部分项工程量清单项目的统一编码见表6. II.1。问题：根据图6.II.1所示，按照《建设工程工程量清单计价规范》（GB 50500-2008）及其有关规定，完成下列内容：1.计算出给水管道的清单工程量，并写出其计算过程。2.编列出给水管道系统（阀门、法兰除外）部分分部分项工程量清单项目，相关数据填入表6.II.2 “分部分项工程量清单表”内。
选项
答案
解析1.给水管道工程量的计算过程：(1) DN200低压承插铸铁给水管道工程量的计算式：[横向管线(25-115) x2] + [纵向(490 -365) x3] + [管网入口(505 -490)] + [泵房出入口(266 -246) + (251 -246) ] = ( 136 x 2) + ( 125 x 3) + 15 + (20 + 5 ) = 272 + 375 + 15 + 25 =687(m)(2) DN150低压承插铸铁给水管道工程量的计算式：S9、S10 消火栓支线:2.5 x2=5(m)(3) DN100低压承插铸铁给水管道工程量的计算式：(1)S1~S8 消火栓支线:2.5 x8 =20(m)(2)车间给水支线:包装(370 -365) +[加工(251 -203) +(445 -440) x2] +(预制490 -485) =5 +(48 +5 x2) +5 =68(m)小计：(1) + (2) =20 +68 =88(m)(4) DN150低压承插铸铁给水管道工程量的计算式：连接S9、S10消火栓的垂直管段：(1.1 -0.1) x2=1x2=2(m)(5)DN100低压法兰铸铁给水管道工程量的计算式：连接S1-S8消火栓的垂直管段：(1. 1 -0.1) x8 =1 x8 =8 m(6)057 x3. 5低压碳素钢给水管道工程量的计算式：给水支线：(仓库490 - 485) + (机修120 - 115 ) + (食堂120 - 115 ) + (办公370 - 365)=5 + 5 +5 + 5 = 20 (m)[img]/upload/tiku/77/226619_1.jpg[/img][img]/upload/tiku/77/226619_1_1.jpg[/img]
