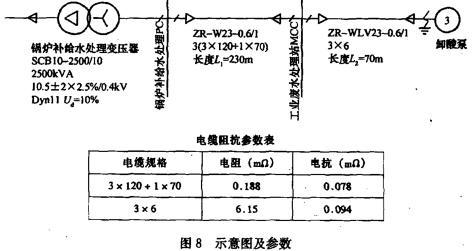

问题 某电厂新建两台135MW燃煤发电机组，电厂以220kV电压接入系统，出线2回,预留1回。两台机组均采用发电机一变压器组单元接线接入厂内220kV母线。发电机引出线及厂用分支线采用分相封闭母线。 —台卸酸泵电动机功率为3kW，由锅炉补给水处理PC通过工业废水处理MCC供电，如图8所示。已知锅炉补给水处理变压器2500kVA，阻抗Ud=10%，电阻R=0.38mΩ,电抗X=3.84mΩ，接于PC盘上的电动机总功率为581kW，接于MCC盘上电动机总功率为140kW（不含卸酸泵），电缆参数见图上标注。变压器采用干式，与PC盘并列布置。假定忽略PC及MCC盘内母排及元件的电阻和电抗，试计算卸酸泵电动机出口三相短路电流为（）。A.440A； B.468A； C.518A；D.1330A。
选项
答案C
解析解答过程：根据DL/T5153—2002附录N的有关公式及7.3.1条3款在动力中心（PC）的馈线回路短路时，应计及馈线回路的阻抗，但可不计及异步电动机的反馈电流。1） L1段电缆电阻、电抗R1=0.188X230/3=14.41(mΩ）X1=O.078X230/3=5.98（mΩ）2） L2段电缆电阻、电抗R2=6.15X70=430.5（MΩ）X2=O.094X70=6.58（mΩ）3）总电阻、电抗RΣ=O.38+14.41+430.5=445.29（mΩ）XΣ=3.84+5.98+6.58=16.4（mΩ）4）短路电流[img]/upload/tiku/39/8783969_1.jpg[/img]
