  3. 某双柱下条形基础梁，由柱传至基础梁顶面的竖向力设计值分别为F1和F2。基础梁尺寸

某双柱下条形基础梁，由柱传至基础梁顶面的竖向力设计值分别为F1和F2。基础梁尺寸

Freeti2019-12-17  13

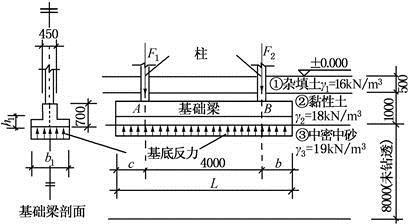

问题 某双柱下条形基础梁，由柱传至基础梁顶面的竖向力设计值分别为F1和F2。基础梁尺寸及工程地质剖面如图所示。假定基础梁为无限刚度，地基反力按直线分布。4.假定设计值F1=1206kN，F2=804kN，c=1800mm，b=1000mm，混凝土强度等级为C20，钢筋中心至混凝土下边缘的距离a=40mm。当基础梁翼板宽度bf=1250mm时，其翼板最小厚度hf应为（　　）mm。
选项 A. 150 B. 200 C. 300 D. 350
答案B
解析根据《建筑地基基础设计规范》（GB 50007—2011）第5.2.2条，轴心荷载作用时，基底净反力为：[img]/upload/tiku/214/9406653_1.jpg[/img]翼板边缘到梁边的距离为：[img]/upload/tiku/214/9406653_1_1.jpg[/img]则底板于梁边的剪力为：[img]/upload/tiku/214/9406653_1_2.jpg[/img]根据第8.2.9条式（8.2.9-2）计算，截面高度影响系数为：[img]/upload/tiku/214/9406653_1_3.jpg[/img]则翼板厚度为：[img]/upload/tiku/214/9406653_1_4.jpg[/img]且翼板最终厚度应满足：hf≥122.84+40=162.84mm，故翼板最小厚度取200mm。
