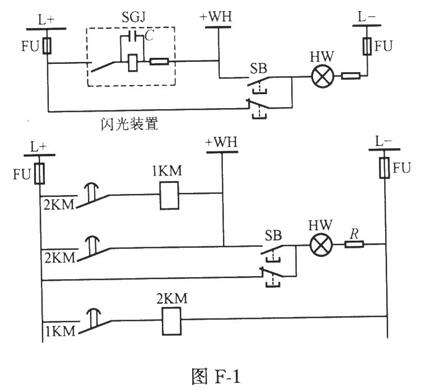

图F-1为闪光装置的接线图。说明其作用。
图F-1为闪光装置的接线图。说明其作用。
天天题库
2019-12-17
36
问题
图F-1为闪光装置的接线图。说明其作用。
选项
答案
解析
答:(1)它的作用是当断路器事故跳闸时使绿灯闪光。按下按钮SB,则负极经白灯HW到闪光小母线WF,再经闪光继电器SGJ到正极,该回路接通。电容器C充电,加到继电器线圈上电压逐渐升高,升高到一定数值,继电器动作,常闭触点断开。断开后,电容器经线圈放电,电压逐渐下降。降到一定数值,常闭触点又闭合,电容器又充电。如此反复充电和放电,使得常闭触点时断时合,因而使接到闪光小母线与负极之间的灯HW闪光。 (2)两块中间继电器组成的闪光电路。正常时,+L经常闭触点2WC、线圈1WC充电到闪光母线SM上,电路中断。中间继电器1KM、2KM均在失磁状态。信号灯HW发平光。变电运行扣扣QUN 414843192 按下试验按钮SB,SM经常开触点SB、白灯HW到L-母线形成通路,1KM通过电流动作,信号灯HW暗光。由于1KM常开触点闭合,2KM通过电流动作,常开触点闭合,信号灯亮光。2KM常闭触点断开使1KM断电,其常开触点断开,使2KM失磁,其常开触点断开,常闭触点闭合,1KM又通过电流动作,信号灯HW暗光。就这样一亮一暗的循环闪光,直到试验按钮复归或者闪光母线引出的动作回路断开为止。
