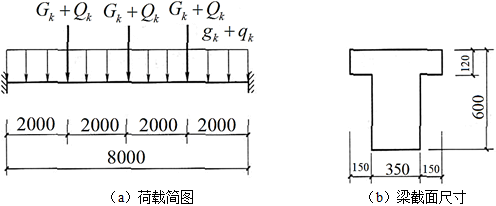

问题 某民用建筑普通房屋中的钢筋混凝土T形截面独立梁，安全等级为二级，荷载简图及截面尺寸如题图所示。梁上作用有均布永久荷载标准值gk、均布可变荷载标准值qk。集中永久荷载标准值Gk、集中可变荷载标准值Qk。混凝土强度等级为C30，梁纵向钢筋采用HRB400，箍筋采用HPB300。纵向受力钢筋的保护层厚度cs＝30mm，as＝70mm，as'＝40mm，ξb＝0.518。假定，gk＝qk＝7kN/m，Gk＝Qk＝70kN。当采用四肢箍且箍筋间距为150mm时，试问，该梁支座截面斜截面抗剪所需箍筋的单肢截面面积（mm2），与下列何项数值最为接近（）提示：按可变荷载效应控制的组合计算，可变荷载的组合值系数取1.0。
选项 A.45B.60C.90D.120
答案B
解析支座截面剪力设计值为：V＝（1.2×7＋1.4×7）×8.0/2＋（1.2×70＋1.4×70）×3/2＝345.8kN对支座截面，集中荷载产生的剪力与总剪力之比为：（（1.2×70＋1.4×70）×1.5）/345.8×100%＝79%＞75%故按集中荷载作用计算。根据《混凝土结构设计规范》（GB 50010—2010）（2015年版）第6.3.4条规定，当仅配置箍筋时，矩形、T形和I形截面受弯构件的斜截面受剪承载力为：Vcs＝αcvftbh0＋fyvAsvh0/s剪跨比[img]/upload/tiku/213/8943653_1.png[/img]，取λ＝3.0。式中，斜截面混凝土受剪承载力系数[img]/upload/tiku/213/8943653_1_1.png[/img]代入数据，计算得：345.8×103＝0.4375×1.43×350×530＋270×Asv/150×530解得：Asv＝241mm2，Asv/4＝60mm2。
