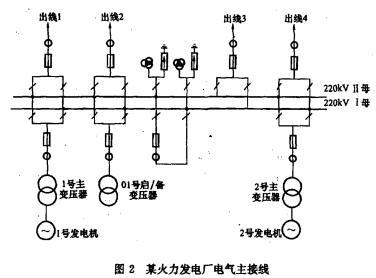

问题 某火力发电厂电气主接线如图2所示。为节约线路走廊，出线1和出线2为同塔双回送出，出线3和出线4也为同塔双回送出。 配电装置采用屋外敞开式普通中型配电装置，断路器单列式布置，间隔宽度15m，母线采用支持式铝管母线，管母外径150mm，两组母线间距为5m。发电机额定容量均为300MW，最大连续容量为395MVA，母线穿越容量为800MVA。220kV最大短路电流为40kA，短路切除时间为0.3s.每台机厂用负荷为32MVA。图2中隔离开关的配置错误的有（）处。A.3； B.4； C.7； D.10。
选项
答案B
解析断路器双侧应配隔离开关。但变压器回路，当断路器断开检修时，变压器停运，故断路器变压器一侧也可不配隔离开关。
