图D-5所示电路中，已知Va=50V，Vb=-40V，VC=30V，求Uac、U

Loveyou2019-12-17 5

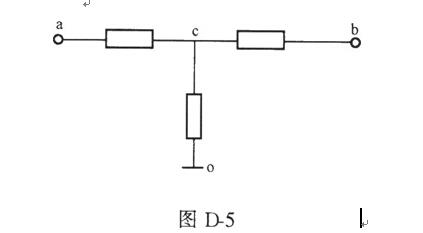

问题图D-5所示电路中，已知Va=50V，Vb=-40V，VC=30V，求Uac、Ubc、Uoc、Uab、Ubo、Uoa。

选项

答案

解析解：Uac=Va-Vc=50-30=20(V) Ubc=Vb-VC=-40-30=-70(V) UOC=0-VC=-30(V) Uab=Va-Vb=50-(-40)=90(V) Ubo=Vb-0=-40(V) Uoa=0-Va=-(50V) 答：Ua为20V，Ubc为-70V；UOc为-30V，Uab为90V，UbO为-40V，Uoa为-50V。

转载请注明原文地址:https://ti.zuoweng.com/ti/4cClKKKQ
