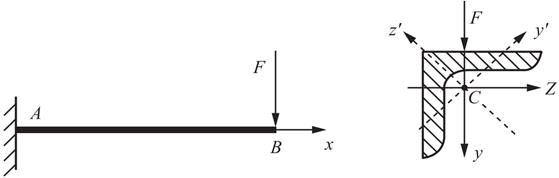

图示等边角钢制成的悬臂梁AB，C点为截面形心，x为该梁轴线，y′、z′为形心主轴

Loveyou2019-12-17 4

问题图示等边角钢制成的悬臂梁AB，C点为截面形心，x为该梁轴线，y′、z′为形心主轴。集中力F竖直向下，作用线过形心，梁将发生以下变化（　　）。

选项 A． xy平面内的平面弯曲 B．扭转和xy平面内的平面弯曲 C． xy′和xz′平面内的双向弯曲 D．扭转及xy′和xz′平面内的双向弯曲

答案C

解析图示截面的弯曲中心是两个狭长矩形边的中线交点，形心主轴是y′和z′，故无扭转，而有沿两个形心主轴y′、z′方向的双向弯曲。
