如图所示电路中，设DZ1的稳定电压为7V，DZ2的稳定电压为13V，则电压UAB

恬恬2020-05-20 4

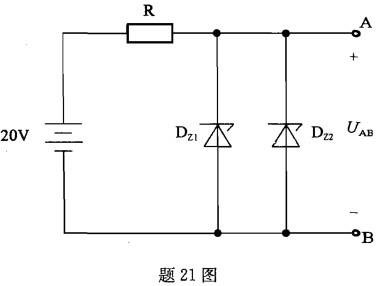

问题如图所示电路中，设DZ1的稳定电压为7V，DZ2的稳定电压为13V，则电压UAB等于（）。

选项 A. 0.7VB. 7VC. 13VD. 20V

答案B

解析解由于稳压管DZ1的稳定电压小于DZ2的稳定电压，因此DZ1先反向击穿，DZ2截止，因此UAB = 7V。
