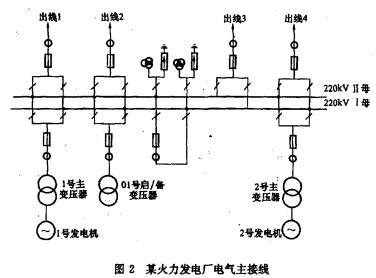

问题 某火力发电厂电气主接线如图2所示。为节约线路走廊，出线1和出线2为同塔双回送出，出线3和出线4也为同塔双回送出。 配电装置采用屋外敞开式普通中型配电装置，断路器单列式布置，间隔宽度15m，母线采用支持式铝管母线，管母外径150mm，两组母线间距为5m。发电机额定容量均为300MW，最大连续容量为395MVA，母线穿越容量为800MVA。220kV最大短路电流为40kA，短路切除时间为0.3s.每台机厂用负荷为32MVA。图示双母线接线如采用GIS设备，至少需配置（）快速接地开关。
选项 A.9组；B.7组；C.4组；D.3组。
答案C
解析解答过程：根据《导体和电器选择设计技术规定》（DL/T5222-2005）第12.0.5条第4款规定，在气体绝缘金属封闭开关设备停电回路的最先接地点（不能预先确定该回路不带电）或利用接地装置保护封闭电器外壳时，应选择快速接地开关；而在其他情况下则选用一般接地开关。根据题示，4回出线属于必须装快速接地开关的情况，其余回路因条件并不落实，不一定需要。
