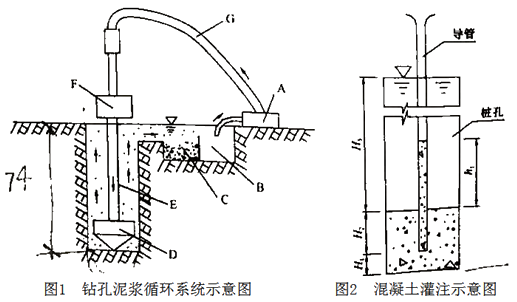

问题 某特大桥主桥为连续钢结构，桥跨布置为（75＋6×120＋75）m，桥址区地层从上往下依次为洪积土、第四系河流相的粘土、亚粘土及亚砂土、砂卵石土、软岩。主桥均采用钻孔灌注桩基础，每墩位8根桩，对称布置。其中1号、9号墩桩径均为φ1.5m，其余各墩桩径均为φ1.8m，所有桩长均为72m。施工中发生如下事件：事件1：钻机施工的钻孔及泥浆循环系统示意图如图1所示，其中D为钻头，E为钻杆，F为钻机回转装置，G为输送管，泥浆循环如图中箭头所示方向。事件2：3号墩的1号桩基钻孔及清孔完成后，用测深锤测得孔底至钢护筒顶面距离为74m。水下混凝土灌注采用直径为280mm的钢导管，安放导管时，使导管底口距孔底30cm，此时导管总长为76m，由1.5m、2m、3m三种型号的节段连接而成。根据《城市桥梁工程施工与质量验收规范》要求，必须保证首批混凝土导管埋置深度为1.0m，如图2所示，其中H1为桩孔底至导管底端距离，H2为首批混凝土导管埋置深度，H3为孔内水头（泥浆）顶面至孔内混凝土顶面距离，h1为导管内混凝土高出孔内混凝土顶面的高度，且孔内泥浆顶面与护筒顶面标高持平。混凝土密度2.4g/cm3，泥浆密度为1.2g/cm3。事件3：3号墩的1号桩持续灌注3小时后，用测深锤测得混凝土顶面至钢护筒顶面距离为47.4m，此时已拆除3m导管4节、2m导管5节。事件4：某桩基施工过程中，施工单位采取了如下做法：（1）钻孔过程中，采用空心钢制钻杆。（2）水下混凝土灌注前，对导管进行压气试压试压。（3）泵送混凝土中掺入泵送剂或减水剂、缓凝剂。（4）灌注混凝土过程中注意测量混凝土顶面高程，灌注至桩顶设计标高时即停止施工。【问题】1.写出事件1图1中设备或设施A、B、C的名称与该回旋钻机的类型。2.事件2中，计算h1（单位：m）与首批混凝土数量（单位：m3）（计算结果保留两位小数，π取3.14）3.计算并说明事件3中导管埋置深度是否符合《城市桥梁工程施工与质量验收规范》规定？4.事件4中，逐条判断施工单位的做法是否正确？并改正错误。
选项
答案
解析　　1.A为泥浆泵；B为泥浆池；C为沉淀池（或沉渣池），该钻机为正循环回旋钻机。　　2.H3＝74－1－0.3＝72.7m　　h1＝（72.7×1.2）/2.4＝36.35m　　首批混凝土数量V＝（3.14×1.82×1.3）/4＋（3.14×0.282×36.35）/4＝5.54m3　　3.导管埋置深度＝74－47.4－22－0.3＝4.3m。导管埋设深度符合规范的“导管埋置深度宜控制在2～6m”的规定。　　4.（1）正确。　　（2）错误，改正为“必须对导管进行水密承压和接头抗拉试验，严禁用压气试压”。　　（3）正确。　　（4）错误。改正为“灌注的桩顶标高应比设计标高高出一定高度，一般为0.5～1.0m，以保证混凝土强度”。
