某厂房的纵向天窗宽8m、高4m，采用彩色压型钢板屋面、冷弯型钢檩条；天窗架、檩条

书海库2019-12-17  15

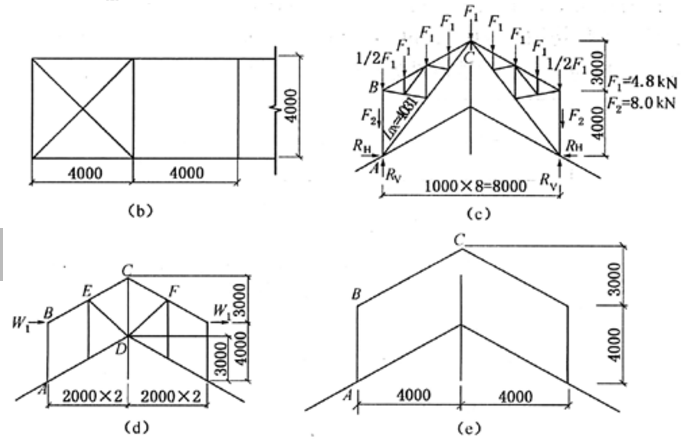

问题 某厂房的纵向天窗宽8m、高4m，采用彩色压型钢板屋面、冷弯型钢檩条；天窗架、檩条、拉条、撑杆和天窗上弦水平支撑局部布置简图如图3-3(a)所示；天窗两侧的垂直支撑如图3-3(b)所示；工程中通常采用的三种形式天窗架的结构简图分别如图(c)、(d)、(e)所示。所有构件均采用Q235钢，手工焊接时使用E43型焊条，要求焊缝质量等级为二级。在图(e)中，立柱的最大弯矩设计值Mx=30.2kN·m时，轴心压力设计值N=29.6kN，采用热轧H型钢H194×150×6×9，A=3976mm2，Wx=283×10^3mm3，ix=83mm，iy=35.7mm。作为压弯构件，试问，当对弯矩作用平面外的稳定性计算时，构件上最大压应力没计值(N/mm2)应与下列何项数值最为接近 (    )    提示：ψb按近似方法计算，取βtx=1。
选项 A. 205.9B. 180.6C. 171.3D. 151.4
答案D
解析[img]/upload/tiku/214/6911414_1.gif[/img]
