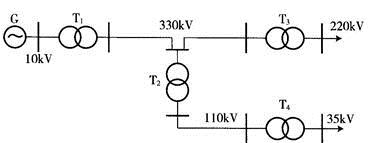

问题 电力系统接线如题图，各级电网的额定电压示于图中，发电机，变压器T1，T2，T3，T4额定电压分别为（　　）。
选项 A． G：10.5kV，T1：10.5／363kV，T2：363／121kV，T3：330／242kV，T4：110／35kV B． G：10kV，T1：10／363kV，T2：330／121kV，T3：330／242kV，T4：110／35kV C． G：10.5kV，T1：10.5／363kV，T2：330／121kV，T3：330／242kV，T4：110／38.5kV D． G：10kV，T1：10.5／330kV，T2：330／220kV，T3：330／110kV，T4：110／35kV
答案C
解析线路中各参数分析如下：①发电机。发电机通常运行在比网络标称电压高5％的状态下，所以其额定电压规定比网络标称电压高5％，VG=（1+5%）×10kV=10.5kV。②变压器。一次绕组相当于用电设备，额定电压等于网络的额定电压，当直接与发电机连接时，就等于发电机的额定电压。二次绕组相当于供电设备，考虑到变压器内部的电压损耗，二次绕组额定电压一般比网络高5％，某些情况，当变压器短路电压大于等于7％时，二次侧绕组额定电压比网络高10％。按此原则规定，各变压器额定电压应为：T1：10.5／363kV；T2：330／121kV；T3：330／242kV；T4：110／38.5kV。
