  3. 某110/10kV变电所，两台主变，两回110kV电源进线，110kV内桥接线，

某110/10kV变电所，两台主变，两回110kV电源进线，110kV内桥接线，

恬恬2019-12-17  6

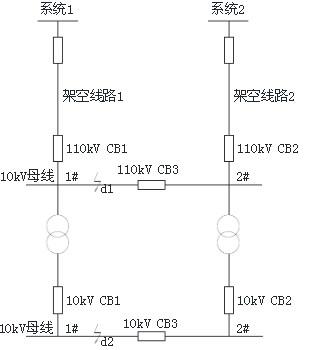

问题 某110/10kV变电所，两台主变，两回110kV电源进线，110kV内桥接线，10kV为单母线分段接线（分列运行），电气主接线见下图。110kV桥开关和10kV分段开关均装设备用电源自动投入装置。系统1和系统2均为无穷大系统。架空线路1长70公里，架空线路2长30公里。该变电所主变压器负载率不超过60%，系统基准容量为100MVA。请回答下列问题：
选项 如该变电所供电的负荷：一级负荷9000kVA、二级负荷8000kVA、三级负荷10000kVA。请计算主变压器容量应为下列哪项数值？ （A） 10200kVA （B） 16200kVA （C） 17000kVA （D） 27000kVA
答案C
解析根据《35~110kV变电所设计规范GB50059-1992》3.1.3：两台及以上主变压器的变电所，当断开一台时，其余主变压器容量不应小于60%的全部负荷，并应保证用户的一、二级负荷。 全部负荷的60%为：16200kVA； 一、二级负荷为：9000+8000=17000kVA，所以主变压器容量至少为17000kVA。
