  3. 用3个D触发器组成的电路如图7-67所示，触发器F0的输入端接+5V表明D0=1

用3个D触发器组成的电路如图7-67所示，触发器F0的输入端接+5V表明D0=1

Loveyou2020-05-20  12

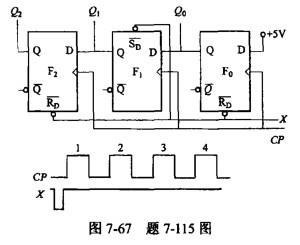

问题 用3个D触发器组成的电路如图7-67所示，触发器F0的输入端接+5V表明D0=1,那么，在第1个CP脉冲和第2个脉冲的上升沿过后分别是（）。
选项 A.101和011B.011和111C.001和011D.000和111
答案A
解析正确答案是A。提示：第一个脉冲到来前，信号X使F2和F0复位，F1置位，Q2Q1Q0=010。电路的状态方程是：D2=Q1，D1=Q0,D0=1.当第一个脉冲上升沿到来时，使Q2Q1Q0变为101。第二个脉冲上升沿到来时，使Q2Q1Q0变为011。
