某地上16层、地下1层的现浇钢筋混凝土框架-剪力墙办公楼，如图所示。房屋高度为6

天天题库2019-12-17  4

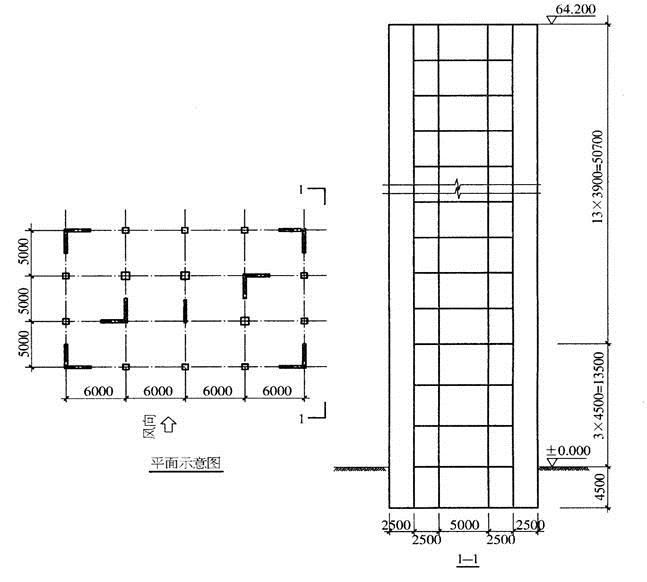

问题 某地上16层、地下1层的现浇钢筋混凝土框架-剪力墙办公楼，如图所示。房屋高度为64.2m，该建筑地下室至地上第3层的层高均为4.5m，其余各层层高均为3.9m，质量和刚度沿高度分布比较均匀，丙类建筑，抗震设防烈度为7度，设计基本地震加速度为0.15g，设计地震分组为第一组，Ⅲ类场地，在规定的水平力作用下，结构底层框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的10％但不大于50％，地下1层顶板为上部结构的嵌固端。构件混凝土强度等级均为C404.地上第3层某L形剪力墙墙肢的截面如图所示，墙肢轴压比为0.24。试问，该剪力墙转角处边缘构件（图中阴影部分）的纵向钢筋面积最小取下列何项数值时才能满足规范、规程的最低构造要求？（　　）提示：不考虑承载力计算要求。
选项 A. 2700 B. 3300 C. 3500 D. 3800
答案B
解析根据《高层建筑混凝土结构技术规程》（JGJ 3—2010）第3.9.2条规定，当建筑场地为Ⅲ、Ⅳ类时，对设计基本地震加速度为0.15g和0.30g地区，宜分别按抗震设防烈度8度和9度时各类建筑的要求采取抗震构造措施。故本题应按8度采取抗震构造措施。根据表3.9.3可知，剪力墙抗震等级为一级；根据第7.1.4条第2款规定，底部两层为剪力墙加强部位，第3层为相邻的上一层；根据第7.2.14条第1款规定，一级抗震设计的剪力墙底部加强部位及其上一层墙肢端部应设置约束边缘构件；根据第7.2.15条规定，剪力墙约束边缘构件阴影部分的竖向钢筋的配筋率在一级时不应小于1.2%，故纵向钢筋截面面积最小为：[img]/upload/tiku/213/9405264_1.png[/img]由此可知，B项数值最为接近。
