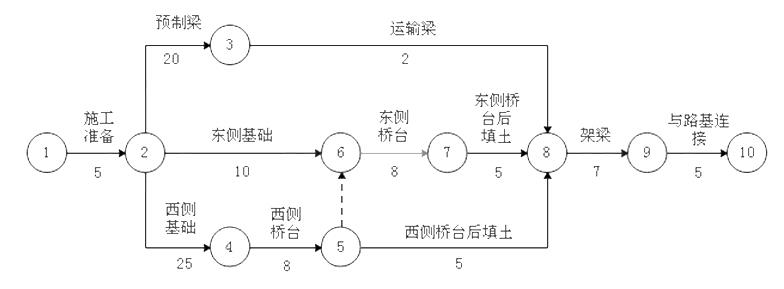

问题 某分部工程中各项工作间逻辑关系和相应的双代号网络计划如下表和图所示，图中错误之处有（　　）。
选项 A、多个终点节点B、多个起点节点C、工作代号重复D、不符合给定逻辑关系E、节点编号有误
答案BDE
解析2018新教材P137 1和2均为起始节点,B的表述正确没有工作代号重复,所以C的表述错误没有多个终点节点,所以A错误.G的工作之后题目要求是i和j,但是图表述的不是这个概念.所以D的表述正确6-5的箭尾节点小于箭头节点,所以错误
