设有一台三绕组自耦变压器，容量为500MVA,电压比为500/220/35kV,

天天题库2019-12-17 5

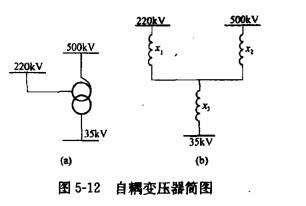

问题设有一台三绕组自耦变压器，容量为500MVA,电压比为500/220/35kV,Ud12=11%,U d13=34%,Ud23=21.2%,Sj=1OOOMVA。简图见图5-12。

电抗标么值为（）。A. x1=O.238、x2=-O.018、x3=O.442；B. x1=0.018、x2=-O.238、x3=0.442;C. x1=—0.018、x2=O.338、x3=O.422;D. X1=0.018、X2=O.228、X3=O.422。

选项

答案A

解析解答过程：X1=(1/2)X（11+34-21.2）%X1000/500=0.238X2=(1/2)X（11+21.2-34）%X1000/500=-0.018X3=(1/2)X（34+21.2—11）%X1000/500=0.442

转载请注明原文地址:https://ti.zuoweng.com/ti/XVE9KKKQ
