  3. 非抗震的某梁柱节点，如图所示。梁柱均选用热轧H型钢截面，梁采用HN500 x20

非抗震的某梁柱节点，如图所示。梁柱均选用热轧H型钢截面，梁采用HN500 x20

昕玥2020-05-20  11

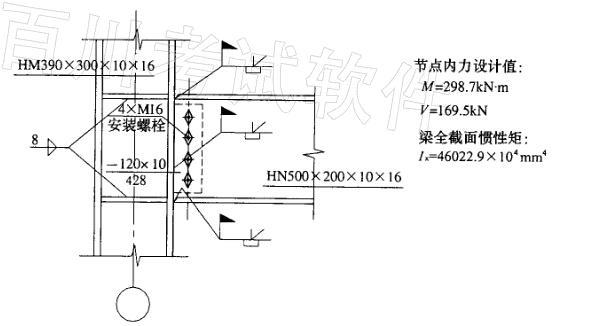

问题 非抗震的某梁柱节点，如图所示。梁柱均选用热轧H型钢截面，梁采用HN500 x200 x10x16(r=20)，柱采用HM390 x300 x 10 x 16 (r=24)，梁、柱钢材均采用Q345B。主梁上、下翼缘与柱翼缘为全熔透坡口对接焊缝，采用引弧板和引出板施焊；梁腹板与柱为工地熔透焊，单侧安装连接板（兼作腹板焊接衬板），并采用4 x M16工地安装螺栓。梁柱节点采用全截面设计法，即弯矩由翼缘和腹板共同承担，剪力由腹板承担。试问，梁翼缘与柱之间全熔透坡口对接焊缝的应力设计值（N/mm2），应与下列何项数值最为接近？提示：梁腹板和翼缘的截面惯性矩分别为Iwx= 8541.9 x104mm4，Ifx = 37480.96 x104mm4。(A) 300.2 (B) 280.0 (C) 246.5 (D) 157.1
选项
答案D
解析采用全截面设计法，梁腹板除承受剪力外还和梁翼缘共同承担弯矩，翼缘和腹板承担弯矩的比例根据两者的刚度比确定。梁腹板和梁翼缘的截面惯性矩分别为（题中已给出）[img]/upload/tiku/132/297206_1.jpg[/img]梁腹板所承担的弯矩为[img]/upload/tiku/132/297206_1_1.jpg[/img]
