  3. 钢筋混凝土梁底有锚板和对称配置的直锚筋所组成的受力预埋件，如图所示。构件安全等级

钢筋混凝土梁底有锚板和对称配置的直锚筋所组成的受力预埋件，如图所示。构件安全等级

Loveyou2019-12-17  5

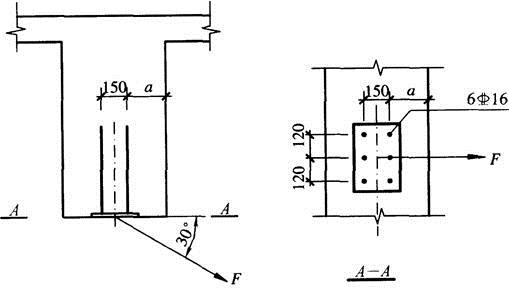

问题 钢筋混凝土梁底有锚板和对称配置的直锚筋所组成的受力预埋件，如图所示。构件安全等级均为二级，混凝土强度等级为C35，直锚筋为6φ16（HRB400级），已采取防止锚板弯曲变形的措施。所承受的荷载F作用点位于锚板表面中心，力的作用方向如图所示。[2011年真题]2.在Fmax作用下且直锚筋未采取附加横向钢筋等措施时，图中数值a（mm）至少应取下列何项数值？（　　）
选项 A.50 B.70 C.100 D.120
答案B
解析根据F的作用方向，该埋件为拉剪埋件。根据《混凝土结构设计规范》（GB 50010—2010）第9.7.4条规定，对受剪预埋件，顺剪力方向和垂直剪力方向的边间距要求不同，顺剪力方向的最小锚筋间距和边距为6d和70mm，垂直于剪力方向的最小锚筋间距和边距为3d和45mm。本题要求确定顺剪力方向的边距，即不应小于6d（96mm）和70mm，因此，a至少取100mm。
