  3. 曲柄机构在其连杆AB的中点C与CD杆铰接，而CD杆又与DF杆铰接，DE杆可绕E点转动。曲柄OA以角速度ω= 8rad/s绕O点逆时针向转动。且OA = 2...

曲柄机构在其连杆AB的中点C与CD杆铰接，而CD杆又与DF杆铰接，DE杆可绕E点转动。曲柄OA以角速度ω= 8rad/s绕O点逆时针向转动。且OA = 2...

admin2020-12-24  31

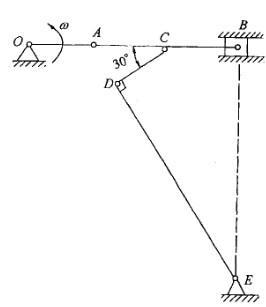

问题 曲柄机构在其连杆AB的中点C与CD杆铰接，而CD杆又与DF杆铰接，DE杆可绕E点转动。曲柄OA以角速度ω= 8rad/s绕O点逆时针向转动。且OA = 25cm，DE=100cm。在图示瞬时，O、A、B三点共在一水平线上，B、E两点在同一铅直线上，∠CDE=90°，
则此时DE杆角速度ωDE的大小和方向为：

选项
答案B
解析提示:作平面运动的AB杆的瞬心为B，vc= vA/2，而ED定轴转动vD垂直于ED，且[vc]CD=[vD]CD。
转载请注明原文地址:https://ti.zuoweng.com/ti/nZKCKKKQ
