某110/10kV变电所，两台主变，两回110kV电源进线，110kV内桥接线，

Loveyou2019-12-17 52

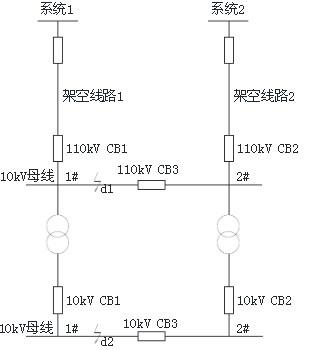

问题某110/10kV变电所，两台主变，两回110kV电源进线，110kV内桥接线，10kV为单母线分段接线（分列运行），电气主接线见下图。110kV桥开关和10kV分段开关均装设备用电源自动投入装置。系统1和系统2均为无穷大系统。架空线路1长70公里，架空线路2长30公里。该变电所主变压器负载率不超过60%，系统基准容量为100MVA。请回答下列问题：

选项若在主变压器10kV侧串联电抗器以限制10kV短路电流，该电抗器的额定电流应选择下列哪项数值最合理？为什么？（A）变压器10kV侧额定电流的60% （B）变压器10kV侧额定电流的105% （C）变压器10kV侧额定电流的120% （D）变压器10kV侧额定电流的130%

答案D

解析根据《导体和电器选择设计技术规定DL/T5222-2005》14.2.1：电抗器的额定电流应满足主变压器回路的最大可能工作电流。
