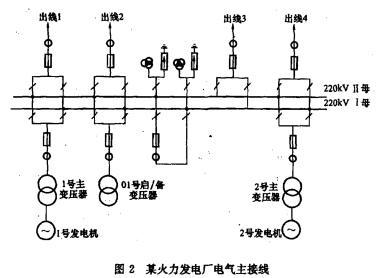

问题 某火力发电厂电气主接线如图2所示。为节约线路走廊，出线1和出线2为同塔双回送出，出线3和出线4也为同塔双回送出。 配电装置采用屋外敞开式普通中型配电装置，断路器单列式布置，间隔宽度15m，母线采用支持式铝管母线，管母外径150mm，两组母线间距为5m。发电机额定容量均为300MW，最大连续容量为395MVA，母线穿越容量为800MVA。220kV最大短路电流为40kA，短路切除时间为0.3s.每台机厂用负荷为32MVA。以下关于本电厂220kV断路器的描述中，错误的是（）。A.宜选择额定电压为220kV的SF6断路器；B.如厂址基本地震烈度为9度，則不宜采用瓷柱式断路器；C.断路器的额定雷电冲击耐压可选950kV （峰值），额定短时工频耐压可选395kV（有效值）；D.断路器的额定开断能力不仅要校验三相短路的情况，还要校验单相短路的情况。
选项
答案A
解析解答过程：《导体和电器选择设计技术规定》（DL/T5222—2005）第9.2.1条规定，断路器的額定电压应不低于系统的最髙电压，因此该断路器的额定电压应为252kV。
