图示电路的等效电路为（）。 A. B. C. D.

admin2020-12-24 7

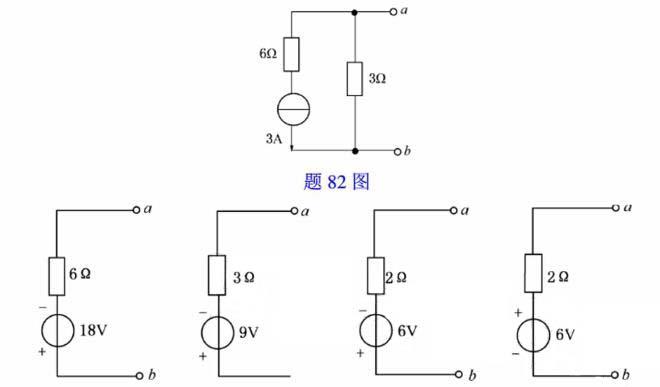

问题图示电路的等效电路为（）。

选项 A.
B.
C.
D.

答案B

解析计算等效电阻时，电流源相当于断路，所以等效电阻为30;等效电压为3AX3Q=9V;变换时电压源正极端应对应于电流源电流流出端。

转载请注明原文地址:https://ti.zuoweng.com/ti/vl60KKKQ
