  3. 图示三铰拱，若使水平推力FH＝FP/3，则高跨比f/L应为（　　）。

图示三铰拱，若使水平推力FH＝FP/3，则高跨比f/L应为（　　）。

shuhaiku2019-12-17  2

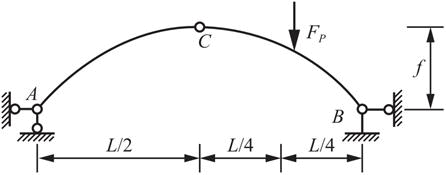

问题 图示三铰拱，若使水平推力FH＝FP/3，则高跨比f/L应为（　　）。
选项 A． 3/8B． 1/2C． 5/8D． 3/4
答案A
解析由静力平衡求解。对A点取矩∑MA＝0，可求得B支座竖向支反力FBy＝3FP/4（↑）；∑Fy＝0，可求得A支座竖向支反力FAy＝FP－3FP/4＝FP/4（↑）；将结构从C点断开，取左半部分研究，对C点取矩，∑MC＝FH×f－FAy×（L/2）＝0，可得A支座水平支反力FH＝LFP/（8f）（→），又FH＝FP/3，所以f/L＝3/8。
