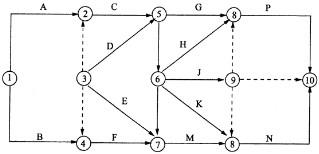

某分部工程双代号网络计划如下图所示，其存在的绘图错误有()。

恬恬2020-05-20 6

问题某分部工程双代号网络计划如下图所示，其存在的绘图错误有()。

选项 A:多个终点节点B:多个起点节点C:节点编号有误D:存在循环回路E:有多余虚工作

答案BCE

解析根据双代号网络图的绘图规则：节点①、③均只有外向箭线，没有内向箭线，都是起点节点，这是错误的；图中存在两个节点⑧，这是错误的；虚工作⑨一⑩是多余的。
