一锚杆挡土墙肋柱如图6-29所示，其宽、高、厚分别为a=0.5m，H= 5.0m

免费考试题库2019-12-17  15

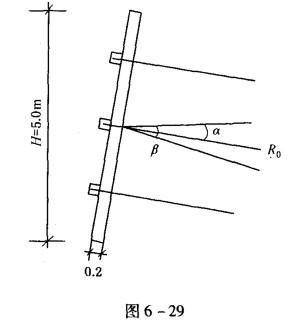

问题 一锚杆挡土墙肋柱如图6-29所示，其宽、高、厚分别为a=0.5m，H= 5.0m，b = 0.2m。打三层锚杆，锚杆支点处反力Rn均为150kN,锚杆对水平方向的倾角β均为10°，肋柱竖直倾角α为5°,重度y为25kN/m3。不考虑肋柱所受到的摩擦力和其他阻力的情况下，肋柱基底压应力σ估算结果为（ ）kPa。A. 104 B. 259 C. 364 D. 519
选项
答案D
解析肋柱基底总压力为：∑N =3Rntan(β-α) +yabH = 3×150×tan( 10°-5°) +25×0.5×0.2×5 =51.9kN；肋柱基底压应力为：[img]/upload/tiku/191/2460956_1.jpg[/img]
