某办公楼供电电源10kV电网中性点为小电阻接地系统，双路10kV高压电缆进户，楼

恬恬2019-12-17  29

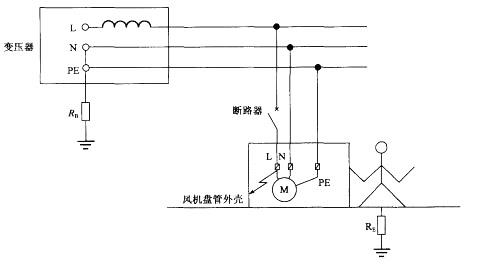

问题 某办公楼供电电源10kV电网中性点为小电阻接地系统，双路10kV高压电缆进户，楼内10kV高压与低压电器装置共用接地网，请回答下列问题。楼内安装AC220V落地式风机盘管（橡胶支撑座与地面绝缘），电源相线与PE线等截面，配电线路接线示意图如下图，已知:变压器电阻RT=0.015Ω，中性点接地电阻 RB=0.5Ω，全部相线电阻RL= 0. 5Ω，人体电阻RK=1000Ω，人体站立点的大地过渡电阻RE= 20Ω，其他未知电阻、电抗、阻抗计算时忽略不计，计算发生如下图短路故障时人体接触外壳的接触电压UK为下列哪一项？ （ ）(A)UK =106.146V (B)UK = 108.286V(C)UK = 108. 374V (D)Uk = 216.000V
选项
答案A
解析《工业与民用配电设计手册》(第三版）P920、921。短路分析：发生故障后，相保回路电流由变压器至相线L(0.015 +0.5Ω)至短路点，再流经PE线（0. 5Ω）与人体、大地及中性点接地电阻（1000 + 20 + 0. 5Ω）的并联回路返回至变压器中性点，全回路电阻和电路电流Id为：R= 0.015 +0.5 + (0. 5//1020. 5) = 1.015ΩId= 220/1.015 = 216. 75Ω[img]/upload/tiku/38/2571448_1.jpg[/img]注：此题与2008年上午案例第一题等效电路一样。
转载请注明原文地址:https://ti.zuoweng.com/ti/semNKKKQ
