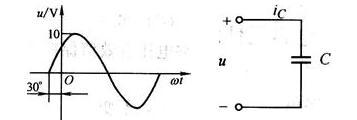

问题 正弦电压u的幅值为10V，其波形如图所示，施加于容抗XC＝5Ω的电容元件上，通过该元件的电流iC与u取关联正方向，则电流iC＝（　　）A。
选项 A．50sin（ωt－90°）B．2sin（ωt＋120°）C．50sin（ωt＋90°）D．2sin（ωt－120°）
答案B
解析根据电压的波形图，电压的表达式为u=10sin（ωt+30°）V，电容两端电压滞后电流90°，所以电流的表达式为iC＝10sin（ωt+120°）/XC=2sin（ωt＋120°）A。
