非抗震的某梁柱节点，如图所示。梁柱均选用热轧H型钢截面，梁采用HN500 x20

Loveyou2019-12-17  7

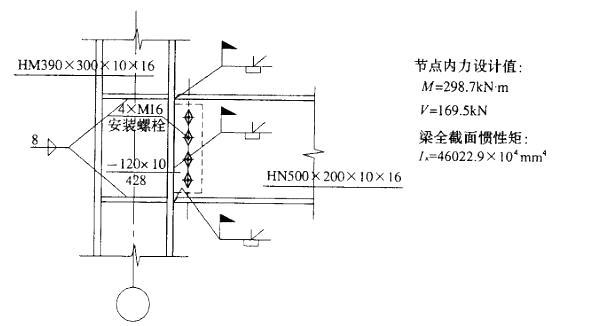

问题 非抗震的某梁柱节点，如图所示。梁柱均选用热轧H型钢截面，梁采用HN500 x200 x10x16(r=20)，柱采用HM390 x300 x 10 x 16 (r=24)，梁、柱钢材均采用Q345B。主梁上、下翼缘与柱翼缘为全熔透坡口对接焊缝，采用引弧板和引出板施焊；梁腹板与柱为工地熔透焊，单侧安装连接板（兼作腹板焊接衬板），并采用4 x M16工地安装螺栓。梁柱节点采用全截面设计法，即弯矩由翼缘和腹板共同承担，剪力由腹板承担。试问，梁腹板与柱对接连接焊缝的应力设计值（N/mm2），应与下列何项数值最为接近？提示:假定梁腹板与柱对接焊缝的截面抵抗矩= 365. 0 x 103mm3。(A) 152 (B) 164 (C) 179 (D) 187
选项
答案B
解析根据《钢结构设计规范》（GB 50017-2003）第7.1.2条2款，式（7.1.2-2）(P- 64)，梁腹板与柱翼缘的T形接头，承受弯矩和剪力共同作用的对接焊缝，其应力设计值计算如下：W焊缝=365.0x 103 mm3 （题中已给出）梁腹板所承担的弯矩为[img]/upload/tiku/213/2644233_1.jpg[/img]
