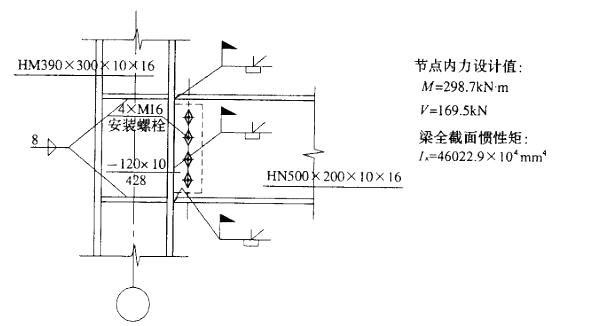

问题 非抗震的某梁柱节点，如图所示。梁柱均选用热轧H型钢截面，梁采用HN500 x200 x10x16(r=20)，柱采用HM390 x300 x 10 x 16 (r=24)，梁、柱钢材均采用Q345B。主梁上、下翼缘与柱翼缘为全熔透坡口对接焊缝，采用引弧板和引出板施焊；梁腹板与柱为工地熔透焊，单侧安装连接板（兼作腹板焊接衬板），并采用4 x M16工地安装螺栓。该节点需在柱腹板处设置横向加劲肋，试问，腹板节点域的剪应力设计值（N/mm2）， 应与下列何项数值最为接近？(A) 178.3 (B) 211.7 (C) 240.0 (D) 255.0
选项
答案A
解析根据《钢结构设计规范》（GB 50017-2003）式7. 4. 2条，式（7. 4. 2-1）(p. 72)，由柱翼缘和横向加劲肋包围的柱腹板节点板域的剪应力设计值应满足下式：[img]/upload/tiku/213/2644234_1.jpg[/img]
